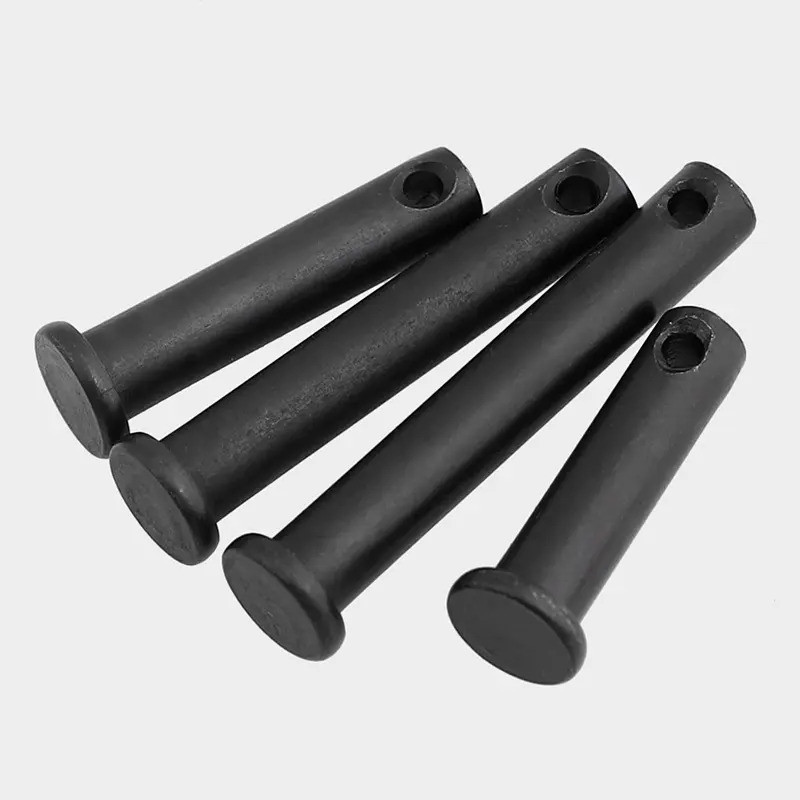

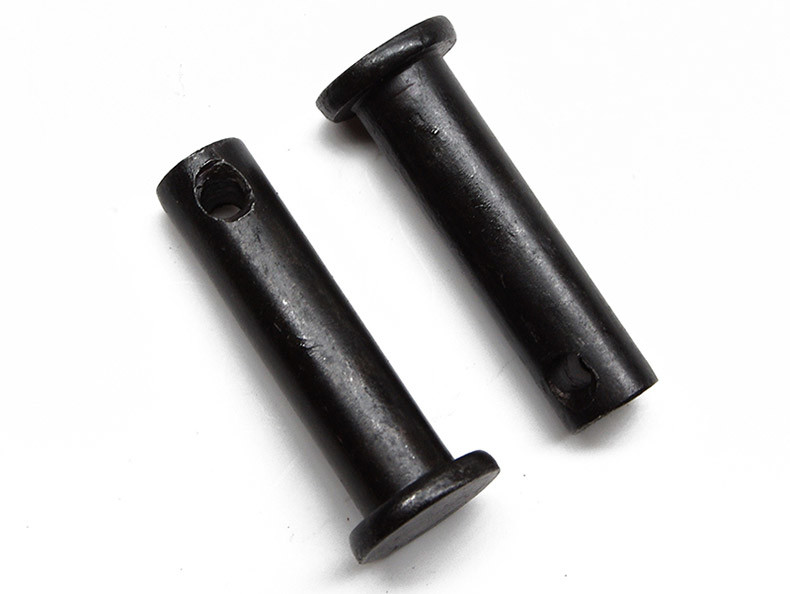

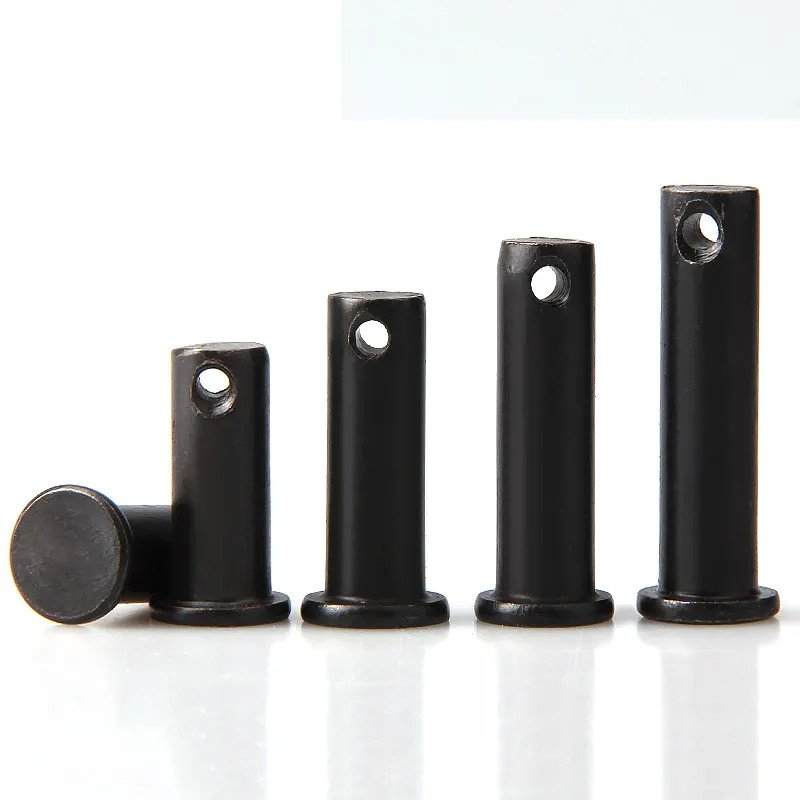

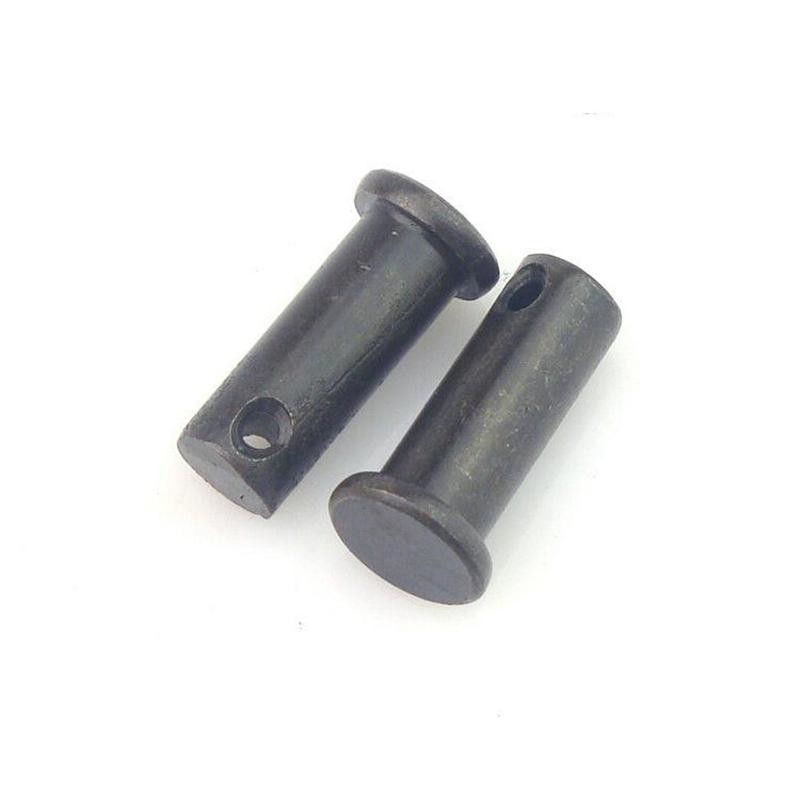

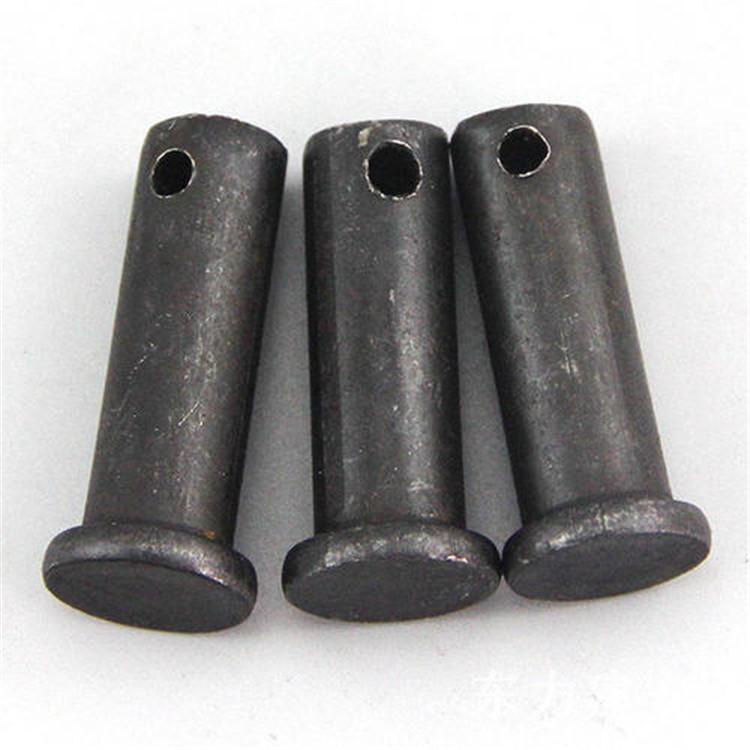

কার্বন ইস্পাত Q195 / 35K ক্লিভস পিনস হেড সহ DIN1444 ISO2341 EN22341
| উৎপত্তি স্থল | জিয়াংসু প্রদেশ চীন |
|---|---|
| পরিচিতিমুলক নাম | YingYan |
| সাক্ষ্যদান | ISO9000 |
| মডেল নম্বার | Φ4-Φ16 |
| ন্যূনতম চাহিদার পরিমাণ | 1000 টুকরা |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | ছোট বাক্স, প্লাস্টিকের ব্যাগ, কার্টনে বাল্ক |
বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।
হোয়াটসঅ্যাপ:0086 18588475571
ওয়েচ্যাট: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন সমস্যা হয়, আমরা ২৪ ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| নাম | ক্লিভস পিনস | স্ট্যান্ডার্ড | GB/DIN/ASME/EN/ISO&ইত্যাদি। |
|---|---|---|---|
| উপাদান | কার্বন ইস্পাত Q195/35K | পৃষ্ঠের চিকিত্সা | কালো |
| রঙ | কালো | গ্রেড | 4.8,8.8 |
| আকার | Φ4-Φ16/আপনার প্রয়োজনীয়তা অনুযায়ী | লম্বা | 12-45mm/আপনার প্রয়োজনীয়তা অনুযায়ী |
| বিশেষভাবে তুলে ধরা | কার্বন ইস্পাতের ক্লিভ পিন,মাথার সাথে ক্লিভিস পিন,আইএসও ২৩৪১ ক্লিভিস পিন |
||
আপনি আপনার প্রয়োজনীয় পণ্যগুলি টিক দিতে পারেন এবং বার্তা বোর্ডে আমাদের সাথে যোগাযোগ করতে পারেন।
| specifications and models | Nominal diameter of thread(mm) | Length(mm) | inventory | |
|---|---|---|---|---|
| Grade4.8 Crabon steel Q195 | Φ4 | 12-30 | 1 | |
| Φ4*12 | Φ4 | 12 | 10000 | |
| Φ4*30 | Φ4 | 30 | 10000 | |
| Grade8.8 Carbon steel 35K | Φ6-Φ16 | 16-45 | 1 | |
| Φ6*16 | Φ6 | 16 | 10000 | |
| Φ8*16 | Φ8 | 16 | 10000 | |
| Φ8*20 | Φ8 | 20 | 10000 | |
| Φ10*25 | Φ10 | 25 | 10000 | |
| Φ12*26 | Φ12 | 26 | 10000 | |
| Φ12*35 | Φ12 | 35 | 10000 | |
| Φ16*45 | Φ16 | 45 | 10000 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
পণ্যের বর্ণনা
DIN1444 ISO2341 EN22341 কার্বন ইস্পাত Q195/35K কালো ক্লাস 4.8 8.8 মাথা Φ4-Φ16 সঙ্গে Clevis পিন
| নামমাত্র ব্যাসার্ধ | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| d | ||||||||
| d | সর্বাধিক | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| মিনিট | 2.94 | 3.925 | 4.925 | 5.925 | 7.91 | 9.91 | 11.89 | |
| dk | সর্বাধিক | 5 | 6 | 8 | 10 | 14 | 18 | 20 |
| মিনিট | 4.7 | 5.7 | 7.64 | 9.64 | 13.57 | 17.57 | 19.48 | |
| d1 | সর্বাধিক | 0.94 | 1.14 | 1.34 | 1.74 | 2.14 | 3.38 | 3.38 |
| মিনিট | 0.8 | 1 | 1.2 | 1.6 | 2 | 3.2 | 3.2 | |
| k | নামমাত্র আকার | 1 | 1 | 1.6 | 2 | 3 | 4 | 4 |
| সর্বাধিক | 1.125 | 1.125 | 1.725 | 2.125 | 3.125 | 4.15 | 4.15 | |
| মিনিট | 0.875 | 0.875 | 1.475 | 1.875 | 2.875 | 3.85 | 3.85 | |
| এলh | মিনিট | 1.6 | 2.2 | 2.9 | 3.2 | 3.5 | 4.5 | 5.5 |
| নামমাত্র ব্যাসার্ধ | 14 | 16 | 18 | 20 | 22 | 24 | 27 | |
| d | ||||||||
| d | সর্বাধিক | 14 | 16 | 18 | 20 | 22 | 24 | 27 |
| মিনিট | 13.89 | 15.89 | 17.89 | 19.87 | 21.87 | 23.87 | 26.87 | |
| dk | সর্বাধিক | 22 | 25 | 28 | 30 | 33 | 36 | 40 |
| মিনিট | 21.48 | 24.48 | 27.48 | 29.48 | 32.38 | 35.38 | 39.38 | |
| d1 | সর্বাধিক | 4.18 | 4.18 | 5.18 | 5.18 | 5.18 | 6.52 | 6.52 |
| মিনিট | 4 | 4 | 5 | 5 | 5 | 6.3 | 6.3 | |
| k | নামমাত্র আকার | 4 | 4.5 | 5 | 5 | 5.5 | 6 | 6 |
| সর্বাধিক | 4.15 | 4.65 | 5.15 | 5.15 | 5.65 | 6.15 | 6.15 | |
| মিনিট | 3.85 | 4.35 | 4.85 | 4.85 | 5.35 | 5.85 | 5.85 | |
| এলh | মিনিট | 6 | 6 | 7 | 8 | 8 | 9 | 9 |
| নামমাত্র ব্যাসার্ধ | 30 | 33 | 36 | 40 | 45 | 50 | 55 | |
| d | ||||||||
| d | সর্বাধিক | 30 | 33 | 36 | 40 | 45 | 50 | 55 |
| মিনিট | 29.87 | 32.84 | 35.84 | 39.84 | 44.84 | 49.84 | 54.81 | |
| dk | সর্বাধিক | 44 | 47 | 50 | 55 | 60 | 66 | 72 |
| মিনিট | 43.38 | 46.38 | 49.38 | 54.26 | 59.26 | 65.26 | 71.26 | |
| d1 | সর্বাধিক | 8.22 | 8.22 | 8.22 | 8.22 | 10.22 | 10.22 | 10.22 |
| মিনিট | 8 | 8 | 8 | 8 | 10 | 10 | 10 | |
| k | নামমাত্র আকার | 8 | 8 | 8 | 8 | 9 | 9 | 11 |
| সর্বাধিক | 8.18 | 8.18 | 8.18 | 8.18 | 9.18 | 9.18 | 11.215 | |
| মিনিট | 7.82 | 7.82 | 7.82 | 7.82 | 8.82 | 8.82 | 10.785 | |
| এলh | মিনিট | 10 | 10 | 10 | 10 | 12 | 12 | 14 |
| নামমাত্র ব্যাসার্ধ | 60 | 70 | 80 | 90 | 100 | |||
| d | ||||||||
| d | সর্বাধিক | 60 | 70 | 80 | 90 | 100 | ||
| মিনিট | 59.81 | 69.81 | 79.81 | 89.78 | 99.78 | |||
| dk | সর্বাধিক | 78 | 90 | 100 | 110 | 120 | ||
| মিনিট | 77.26 | 89.13 | 99.13 | 109.13 | 119.13 | |||
| d1 | সর্বাধিক | 10.22 | 13.27 | 13.27 | 13.27 | 13.27 | ||
| মিনিট | 10 | 13 | 13 | 13 | 13 | |||
| k | নামমাত্র আকার | 12 | 13 | 13 | 13 | 13 | ||
| সর্বাধিক | 12.215 | 13.215 | 13.215 | 13.215 | 13.215 | |||
| মিনিট | 11.785 | 12.785 | 12.785 | 12.785 | 12.785 | |||
| এলh | মিনিট | 14 | 16 | 16 | 16 | 16 | ||
বৈশিষ্ট্যঃ
- হেড পিন শ্যাফ্ট DIN1444 মধ্যে ডিজাইন করা হয়সম্মতিআন্তর্জাতিক মানের সাথে, বিভিন্ন আকারের বৈশিষ্ট্যযুক্ত যা প্রয়োজনীয়তা পূরণের জন্য বিভিন্ন বিকল্প সরবরাহ করে।
- তারা বিভিন্ন কাজের পরিবেশের জন্য বিভিন্ন উপকরণ থেকে তৈরি করা যেতে পারে, স্টেইনলেস স্টীল গ্রেড 304, 316, 2205, 2507, 310S, 904L, পাশাপাশি কার্বন ইস্পাত সহএবংপ্রয়োজনীয়তা।
- DIN1444 পিন প্রধানত দুটি শ্যাফ্ট বাসরঞ্জামএকবার পিন ব্যবহার করে সংযোগ করা হয়, একটি বিভক্ত পিন পিনের শেষে অবস্থিত গর্তে একটি স্প্লিট পিন সন্নিবেশ করা হয় যাতে workpiece স্থানে সংরক্ষণ করা যায়।
উপকারিতা:
- কেন DIN1444 উপযুক্তবিভিন্নশিল্প পরিবেশে এবং অ্যাপ্লিকেশন দৃশ্যকল্পের কারণে এর বিভিন্ন স্পেসিফিকেশন এবং প্রচুর উপাদান বিকল্পের কারণে।
- পিন এবং কটার পিনের সংমিশ্রণনিশ্চিত করেসংযোগের স্থিতিশীলতা এবং নির্ভরযোগ্যতা.
- চেইন পিনের উৎপাদন এবং উত্পাদন কঠোরভাবে DIN মান মেনে চলে, সুনির্দিষ্ট মাত্রা নিশ্চিত করে, পণ্যের গুণমান এবংবিনিময়যোগ্যতা, রক্ষণাবেক্ষণ এবং প্রতিস্থাপনের অসুবিধা কমাতে এবং শেষ পর্যন্ত খরচ বাঁচাতে।
অ্যাপ্লিকেশন দৃশ্যকল্পঃ
- পাম্প, ভালভ, এবং পাইপিং সিস্টেম: তরল পরিবহন সিস্টেমে, DIN1444 পিনগুলি পাম্প, ভালভ এবং পাইপ সংযোগ এবং স্থির করার জন্য ব্যাপকভাবে ব্যবহৃত হয়।
- পেট্রোকেমিক্যাল ইন্ডাস্ট্রি: পেট্রোকেমিক্যাল শিল্পে বিশেষ কাজের পরিবেশের কারণে, জারা প্রতিরোধী এবং উচ্চ-শক্তি সংযোগকারী প্রয়োজন।DIN1444 পিন তাদের বিভিন্ন উপাদান বিকল্প এবং স্থিতিশীল সংযোগ পদ্ধতির কারণে একটি আদর্শ পছন্দ হয়ে.
- সামুদ্রিক ইঞ্জিনিয়ারিং সরঞ্জাম: সামুদ্রিক ইঞ্জিনিয়ারিং সরঞ্জামগুলিতে, DIN1444 পিনগুলি একটি স্থিতিশীল এবং নির্ভরযোগ্য সংযোগ সরবরাহ করে, যা নিশ্চিত করে যে সরঞ্জামগুলি কঠোর সামুদ্রিক পরিবেশে সঠিকভাবে কাজ করে।
- বায়ু বিদ্যুৎ উৎপাদন: DIN1444 পিনগুলি বায়ু শক্তি উৎপাদনের সরঞ্জামগুলির সংযোগ এবং স্থিরকরণেও গুরুত্বপূর্ণ ভূমিকা পালন করে।
