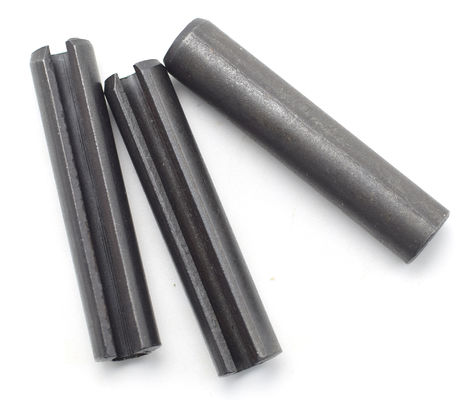

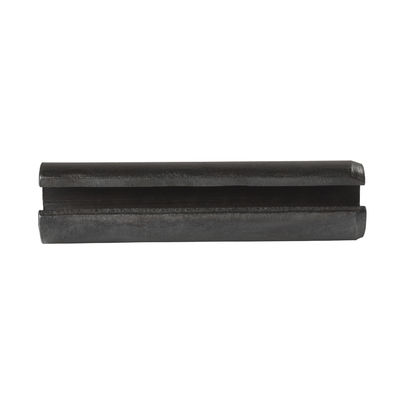

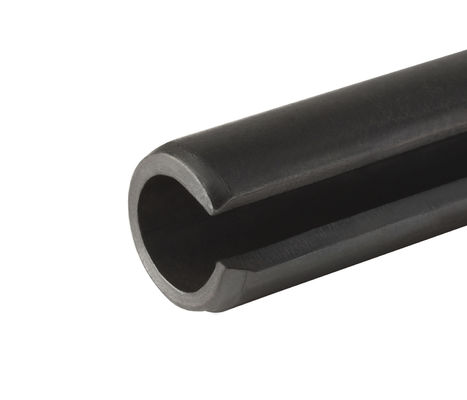

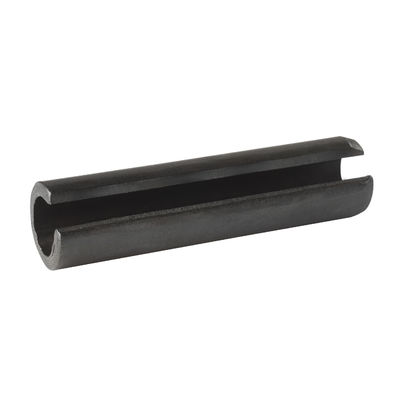

খাদ ইস্পাত 65Mn স্প্রিং টাইপ DIN 1481 স্প্রিং পিন কালো Dacromet Slotted ভারী টাইপ
| উৎপত্তি স্থল | জিয়াংসু প্রদেশ চীন |
|---|---|
| পরিচিতিমুলক নাম | YingYan |
| সাক্ষ্যদান | ISO9000 |
| মডেল নম্বার | Φ2-Φ8 |
| ন্যূনতম চাহিদার পরিমাণ | 1000 টুকরা |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | ছোট বাক্স, প্লাস্টিকের ব্যাগ, কার্টনে বাল্ক |
বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।
হোয়াটসঅ্যাপ:0086 18588475571
ওয়েচ্যাট: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন সমস্যা হয়, আমরা ২৪ ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| নাম | স্প্রিং টাইপ স্ট্রেইট পিন, স্লটেড, হেভি টাইপ | স্ট্যান্ডার্ড | GB/DIN/ASME/EN/ISO/JIS B&ইত্যাদি। |
|---|---|---|---|
| উপাদান | 65Mn | পৃষ্ঠের চিকিত্সা | কালো, ড্যাক্রোমেট |
| রঙ | কালো, ড্যাক্রোমেট | আকার | Φ2-Φ8/আপনার প্রয়োজনীয়তা অনুযায়ী |
| লম্বা | 5mm-55mm/আপনার প্রয়োজনীয়তা অনুযায়ী | ||
| বিশেষভাবে তুলে ধরা | অ্যালগ্রিড স্টিল DIN 1481 স্প্রিং পিন,স্লটযুক্ত DIN 1481 স্প্রিং পিন,ভারী স্লটযুক্ত স্প্রিং পিন |
||
পণ্যের বর্ণনা
DIN1481 খাদ ইস্পাত 65Mn স্প্রিং টাইপ সোজা পিন, স্লটযুক্ত, ভারী টাইপ কালো / ড্যাক্রোমেট
| নামমাত্র ব্যাসার্ধ | Φ1 | Φ১।5 | Φ2 | Φ২।5 | Φ3 | Φ3.5 | Φ4 | ||
| d | |||||||||
| a | 0.15 | 0.25 | 0.35 | 0.4 | 0.5 | 0.6 | 0.65 | ||
| d | মিনিট | 1.2 | 1.7 | 2.3 | 2.8 | 3.3 | 3.8 | 4.4 | |
| সর্বাধিক | 1.3 | 1.8 | 2.4 | 2.9 | 3.5 | 4 | 4.6 | ||
| d2 | ≈ | 0.8 | 1.1 | 1.5 | 1.8 | 2.1 | 2.3 | 2.8 | |
| s | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.75 | 0.8 | ||
| ন্যূনতম কাটার শক্তি, একক (কেএন) | 0.35 | 0.79 | 1.41 | 2.19 | 3.16 | 4.53 | 5.62 | ||
| ন্যূনতম ডাবল শিয়ার,kN | 0.7 | 1.58 | 2.82 | 4.38 | 6.32 | 9.06 | 11.24 | ||
| নামমাত্র ব্যাসার্ধ | Φ4.5 | Φ5 | Φ6 | Φ8 | Φ10 | Φ১২ | Φ13 | ||
| d | |||||||||
| a | 0.8 | 0.9 | 1.2 | 2 | 2 | 2 | 2 | ||
| d | মিনিট | 4.9 | 5.4 | 6.4 | 8.5 | 10.5 | 12.5 | 13.5 | |
| সর্বাধিক | 5.1 | 5.6 | 6.7 | 8.8 | 10.8 | 12.8 | 13.8 | ||
| d2 | ≈ | 2.9 | 3.4 | 3.9 | 5.5 | 6.5 | 7.5 | 8.5 | |
| s | 1 | 1 | 1.25 | 1.5 | 2 | 2.5 | 2.5 | ||
| ন্যূনতম কাটার শক্তি, একক (কেএন) | 7.68 | 8.77 | 13.02 | 21.38 | 35.08 | 52.07 | 57.55 | ||
| ন্যূনতম ডাবল শিয়ার,kN | 15.36 | 17.54 | 26.04 | 42.76 | 70.16 | 104.1 | 115.1 | ||
| নামমাত্র ব্যাসার্ধ | Φ১৪ | Φ16 | Φ১৮ | Φ20 | Φ21 | Φ২৫ | Φ২৮ | ||
| d | |||||||||
| a | 2 | 2 | 2 | 3 | 3 | 3 | 3 | ||
| d | মিনিট | 14.4 | 16.5 | 18.5 | 20.5 | 21.5 | 25.5 | 28.5 | |
| সর্বাধিক | 14.8 | 16.8 | 18.9 | 20.9 | 21.9 | 25.9 | 28.9 | ||
| d2 | ≈ | 8.5 | 10.5 | 11.5 | 12.5 | 13.5 | 15.5 | 17.5 | |
| s | 3 | 3 | 3.5 | 4 | 4 | 5 | 5.5 | ||
| ন্যূনতম কাটার শক্তি, একক (কেএন) | 72.36 | 85.51 | 111.27 | 140.32 | 149.09 | 219.25 | 271.32 | ||
| ন্যূনতম ডাবল শিয়ার,kN | 144.7 | 171 | 222.5 | 280.6 | 298.2 | 438.5 | 542.6 | ||
| নামমাত্র ব্যাসার্ধ | Φ30 | Φ32 | Φ35 | Φ38 | Φ40 | Φ45 | Φ50 | ||
| d | |||||||||
| a | 3 | 3 | 3 | 4 | 4 | 4 | 4 | ||
| d | মিনিট | 30.5 | 32.5 | 35.5 | 38.5 | 40.5 | 45.5 | 50.5 | |
| সর্বাধিক | 30.9 | 32.9 | 35.9 | 38.9 | 40.9 | 45.9 | 50.9 | ||
| d2 | ≈ | 18.5 | 20.5 | 21.5 | 23.5 | 25.5 | 28.5 | 31.5 | |
| s | 6 | 6 | 7 | 7.5 | 7.5 | 8.5 | 9.5 | ||
| ন্যূনতম কাটার শক্তি, একক (কেএন) | 315.72 | 342.03 | 429.73 | 501.53 | 534.42 | 680.22 | 843.57 | ||
| ন্যূনতম ডাবল শিয়ার,kN | 631.4 | 684 | 859 | 1003 | 1068 | 1360 | 1685 | ||
বৈশিষ্ট্যঃ
- এই সিলিন্ডারিক পিন হয়সজ্জিততাদের অক্ষীয় দৈর্ঘ্য বরাবর স্লট সহ, ইনস্টলেশনের সময় ইলাস্টিক বিকৃতির অনুমতি দেয়, এইভাবে সন্নিবেশ এবং ফিক্সিং সহজতর।
- এই সিলিন্ডারিক পিন তৈরি করা হয়এরকার্বন ইস্পাত বা অন্যান্য উচ্চ-শক্তির উপকরণ, যা তাদের উল্লেখযোগ্য টান এবং কাটিয়া শক্তি সহ্য করতে সক্ষম করে.
- পিনের শেষগুলি মেশিনে তৈরি করা হয়চ্যামফ্রেডপৃষ্ঠতল, সন্নিবেশ আরও সুবিধাজনক এবং সমাবেশ সময় অন্যান্য উপাদান ক্ষতি ঝুঁকি কমাতে.
- একবার একটি গর্তে ঢোকানো হলে, পিনগুলি সামান্য প্রসারিত হয়, একটি বাহ্যিক টেনশন তৈরি করে যা তাদের গর্তের দেয়ালের সাথে শক্তভাবে সংযুক্ত করে, একটি স্থিতিশীল সংযোগ নিশ্চিত করে.
উপকারিতা:
- তাদের স্লট নকশা এবংচ্যামফ্রেডপ্রিফ্যাব্রিকেটেড গর্তগুলিতে সহজেই ভারী-দায়িত্বের সোজা স্লট স্প্রিং পিনগুলি সন্নিবেশ করা যেতে পারে, জটিল ইনস্টলেশন সরঞ্জাম বা বিশেষায়িত কৌশলগুলির প্রয়োজনীয়তা দূর করে।
- পিন 'প্রসারিতপ্রকৃতিফলাফলগর্তের দেয়ালের বিরুদ্ধে আরও শক্তভাবে ফিট করে, সংযোগের স্থিতিশীলতা বাড়ায়। এটি এটিকে বৃহত্তর কম্পন এবং শক সহ্য করতে দেয়,অ্যাপ্লিকেশনের স্থায়িত্ব নিশ্চিত করা এবং সামগ্রিক জীবনকাল বাড়ানো.
- ভারী দায়িত্ব সোজা slotted স্প্রিং পিন ইনস্টলেশন এবং অপসারণ সহজ করার জন্য ডিজাইন করা হয়, তাদের মেশিন এবং সরঞ্জাম বিস্তৃত ব্যবহারের জন্য আদর্শ করে তোলে, বিশেষ করেভিতরেএমন পরিস্থিতিতে যেখানে ঘন ঘন বিচ্ছিন্নকরণ এবং পুনরায় একত্রিতকরণ প্রয়োজন হয়, যেমন চাকা, স্প্রিংস এবং পাওয়ার ট্রান্সমিশন উপাদানগুলির ক্ষেত্রে।তাদের বহুমুখিতা এই অ্যাপ্লিকেশনগুলিতে উল্লেখযোগ্য সুবিধা নিশ্চিত করে.
অ্যাপ্লিকেশনঃ
- হিঞ্জ সংযোগঃভারী দায়িত্বসোজাস্লট স্প্রিং পিনসাধারণত চেইন সংযোগে ব্যবহৃত হয়, একটি স্থিতিশীল সংযোগ প্রদান করে যা প্রয়োজন হলে চেইনকে অবাধে ঘোরানোর অনুমতি দেয়।
- স্প্রিং ফিক্সিংঃ স্প্রিং অ্যাপ্লিকেশনগুলিতে, এই পিনগুলি স্প্রিংগুলির শেষগুলিকে সুরক্ষিত করতে ব্যবহার করা যেতে পারে, চলাচল বা শিথিলতা রোধ করে।
- পাওয়ার ট্রান্সমিশন উপাদানঃ পাওয়ার ট্রান্সমিশন সিস্টেমে, ভারী দায়িত্বের সোজা স্লট স্প্রিং পিনগুলি বিভিন্ন ট্রান্সমিশন উপাদানগুলি যেমন গিয়ার, শ্যাফ্ট,এবং কপলিং.
