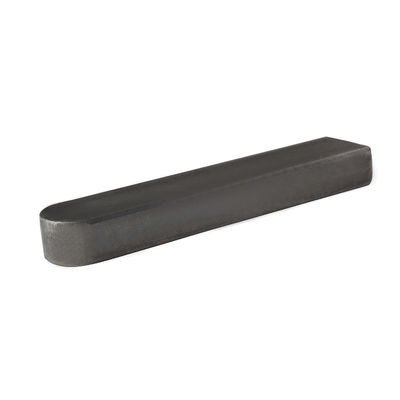

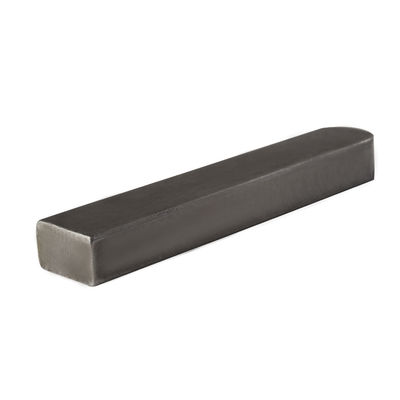

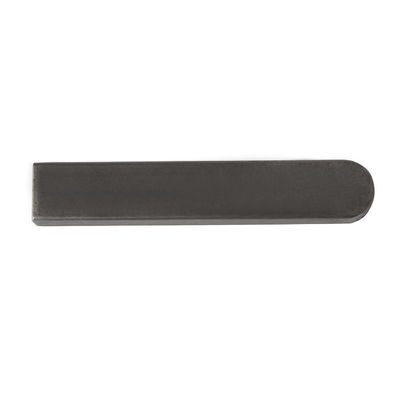

A3 কার্বন স্টীল পিন এবং কী স্কয়ার এবং আয়তক্ষেত্রাকার UNI6604 DIN6885 টাইপ সি
| উৎপত্তি স্থল | জিয়াংসু প্রদেশ চীন |
|---|---|
| পরিচিতিমুলক নাম | YingYan |
| সাক্ষ্যদান | ISO9000 |
| মডেল নম্বার | দৈর্ঘ্য 20 ~ 118 মিমি |
| ন্যূনতম চাহিদার পরিমাণ | 1000 টুকরা |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | ছোট বাক্স, প্লাস্টিকের ব্যাগ, কার্টনে বাল্ক |
বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।
হোয়াটসঅ্যাপ:0086 18588475571
ওয়েচ্যাট: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন সমস্যা হয়, আমরা ২৪ ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| নাম | বর্গক্ষেত্র ও আয়তক্ষেত্রাকার কী | স্ট্যান্ডার্ড | GB/DIN/ASME/EN/ISO&ইত্যাদি। |
|---|---|---|---|
| উপাদান | A3 কার্বন ইস্পাত | শেষ করো | পলিশিং, গ্যালভানাইজিং |
| সেবা | OEM/ODM | আকৃতি | বর্গক্ষেত্র এবং আয়তক্ষেত্রাকার |
| রঙ | সমতল | লম্বা | 20mm-118mm/আপনার প্রয়োজনীয়তা অনুযায়ী |
| প্রস্থ | 12mm-22mm/আপনার প্রয়োজনীয়তা অনুযায়ী | উচ্চতা | 8mm-14mm/আপনার প্রয়োজনীয়তা অনুযায়ী |
| বিশেষভাবে তুলে ধরা | DIN6885 পিন এবং কী,কার্বন ইস্পাত পিন এবং কী,ডিন ৬৮৮৫-এর মতো আয়তক্ষেত্রাকার কী |
||
পণ্যের বর্ণনা
UNI6604 DIN6885 A3 কার্বন ইস্পাত সাধারণ বর্গক্ষেত্র এবং আয়তক্ষেত্রাকার কী টাইপ সি
| স্বাভাবিক আকার | 2 | 3 | 4 | 5 | 6 | 8 | 10 | ||||
| b | |||||||||||
| b | max=নামমাত্র আকার (h8) | 2 | 3 | 4 | 5 | 6 | 8 | 10 | |||
| মিনিট | 1.986 | 2.986 | 3.982 | 4.982 | 5.982 | 7.978 | 9.978 | ||||
| h | max=নামমাত্র আকার | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||
| আয়তক্ষেত্রাকার ((h11) | মিনিট | - | - | - | - | - | 6.91 | 7.91 | |||
| বর্গক্ষেত্র ((h8) | মিনিট | 1.986 | 2.986 | 3.982 | 4.982 | 5.982 | - | - | |||
| s | চ্যামফারিং বা গোলাকারকরণ | মিনিট | 0.16 | 0.16 | 0.16 | 0.25 | 0.25 | 0.25 | 0.4 | ||
| সর্বাধিক | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.6 | ||||
| স্বাভাবিক আকার | 12 | 14 | 16 | 18 | 20 | 22 | 25 | ||||
| b | |||||||||||
| b | max=নামমাত্র আকার (h8) | 12 | 14 | 16 | 18 | 20 | 22 | 25 | |||
| মিনিট | 11.973 | 13.973 | 15.973 | 17.973 | 19.967 | 21.967 | 24.967 | ||||
| h | max=নামমাত্র আকার | 8 | 9 | 10 | 11 | 12 | 14 | 14 | |||
| আয়তক্ষেত্রাকার ((h11) | মিনিট | 7.91 | 8.91 | 9.91 | 10.89 | 11.89 | 13.89 | 13.89 | |||
| বর্গক্ষেত্র ((h8) | মিনিট | - | - | - | - | - | - | - | |||
| s | চ্যামফারিং বা গোলাকারকরণ | মিনিট | 0.4 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | ||
| সর্বাধিক | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | ||||
| স্বাভাবিক আকার | 28 | 32 | 36 | 40 | 45 | 50 | 56 | ||||
| b | |||||||||||
| b | max=নামমাত্র আকার (h8) | 28 | 32 | 36 | 40 | 45 | 50 | 56 | |||
| মিনিট | 27.967 | 31.961 | 35.961 | 39.961 | 44.961 | 49.961 | 55.954 | ||||
| h | max=নামমাত্র আকার | 16 | 18 | 20 | 22 | 25 | 28 | 32 | |||
| আয়তক্ষেত্রাকার ((h11) | মিনিট | 15.89 | 17.89 | 19.87 | 21.87 | 24.87 | 27.87 | 31.84 | |||
| বর্গক্ষেত্র ((h8) | মিনিট | - | - | - | - | - | - | - | |||
| s | চ্যামফারিং বা গোলাকারকরণ | মিনিট | 0.6 | 0.6 | 1 | 1 | 1 | 1 | 1.6 | ||
| সর্বাধিক | 0.8 | 0.8 | 1.2 | 1.2 | 1.2 | 1.2 | 2 | ||||
| স্বাভাবিক আকার | 63 | 70 | 80 | 90 | 100 | ||||||
| b | |||||||||||
| b | max=নামমাত্র আকার (h8) | 63 | 70 | 80 | 90 | 100 | |||||
| মিনিট | 62.954 | 69.954 | 79.954 | 89.946 | 99.946 | ||||||
| h | max=নামমাত্র আকার | 32 | 36 | 40 | 45 | 50 | |||||
| আয়তক্ষেত্রাকার ((h11) | মিনিট | 31.84 | 35.84 | 39.84 | 44.84 | 49.84 | |||||
| বর্গক্ষেত্র ((h8) | মিনিট | - | - | - | - | - | |||||
| s | চ্যামফারিং বা গোলাকারকরণ | মিনিট | 1.6 | 1.6 | 2.5 | 2.5 | 2.5 | ||||
| সর্বাধিক | 2 | 2 | 3 | 3 | 3 | ||||||
অপারেটিং নীতিঃ
ফ্ল্যাট কীগুলি এমন শিল্প যন্ত্রাংশ যা টর্ক স্থানান্তর করতে দুটি পাশ এবং কীওয়েয়ের পাশের এক্সট্রুশনের উপর নির্ভর করে।
শ্রেণীবিভাগঃ
বিভিন্ন ব্যবহার অনুযায়ী, সমতল কী সাধারণ সমতল কী, পাতলা সমতল কী, গাইডেড সমতল কী তিন ধরণের বিভক্ত করা যেতে পারে। সাধারণ সমতল কী এবং পাতলা সমতল কী স্ট্যাটিক সংযোগের জন্য ব্যবহৃত হয়,এবং গাইডিং ফ্ল্যাট কী ডাইনামিক সংযোগের জন্য ব্যবহৃত হয়.
স্ট্যান্ডার্ডঃ
সাধারণ সমতল কীগুলির জন্য স্ট্যান্ডার্ডটি DIN6885। সমতল কীগুলির দুটি প্রান্তের আকৃতি অনুসারে, DIN6885 তিনটি ধরণের ABC তে বিভক্ত, প্রকার A উভয় প্রান্তে বৃত্তাকার,টাইপ বি উভয় প্রান্তে বর্গক্ষেত্র, এবং টাইপ সি এক প্রান্তে বৃত্তাকার এবং অন্য প্রান্তে বর্গাকার। সংশ্লিষ্ট আন্তর্জাতিক মান UNI6604 A & B মডেলগুলিতে বিভক্ত।
গ্রেড এবং উপাদানঃ
কার্বন ইস্পাত 4.8 গ্রেড সাধারণত ব্যবহৃত Q235, A3 এবং অন্যান্য নিম্ন কার্বন ইস্পাত প্রক্রিয়াকরণ, 8.8 গ্রেড সাধারণত ব্যবহৃত 35 ইস্পাত, 45 ইস্পাত এবং অন্যান্য মাঝারি কার্বন ইস্পাত প্রক্রিয়াকরণ;সাধারণভাবে ব্যবহৃত স্টেইনলেস স্টীল 304, ৩১৬ এবং অন্যান্য উপাদান।
সারফেস ট্রিটমেন্টঃ
কারণ ফ্ল্যাট কী h8 এবং h11 এর প্রস্থ এবং বেধের tolerances খুব ছোট, অর্থাৎ প্রয়োজনীয়তা তুলনামূলকভাবে সুনির্দিষ্ট,এবং প্রচলিত জিংক প্লাটিং এর পৃষ্ঠের চিকিত্সা সহনশীলতা প্রয়োজনীয়তা অতিক্রম করে, তাই এটি মূলত প্রাকৃতিক রঙ।
