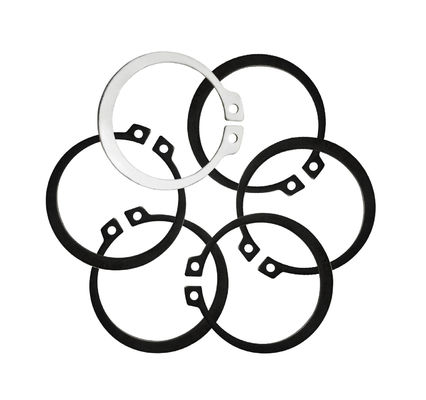

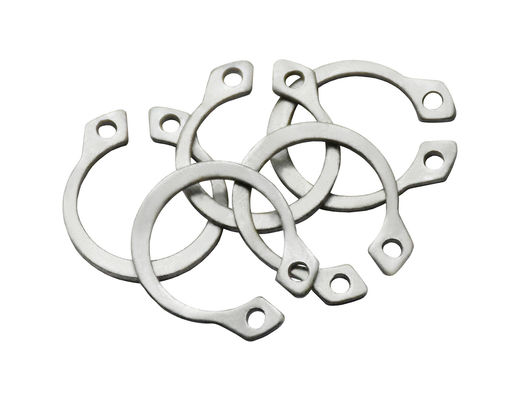

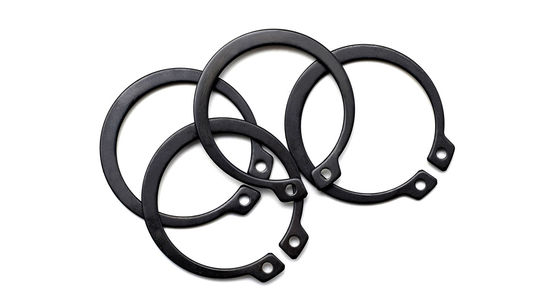

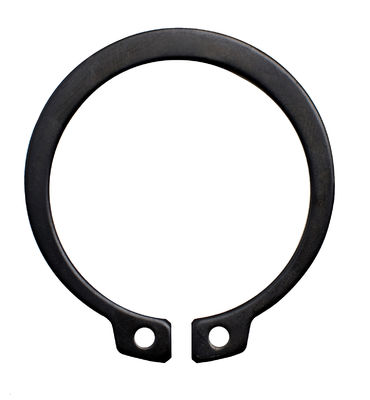

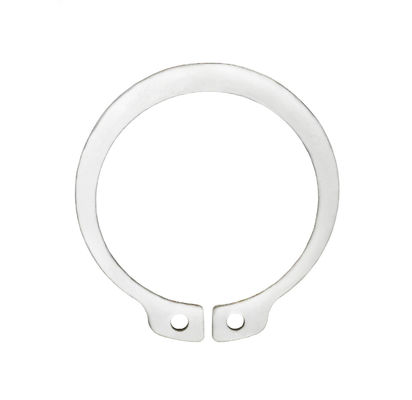

DIN 471 SUS304 / 65Mn পার্কারাইজিং রিটেনিং রিংস শ্যাফ্টের জন্য সাধারণ প্রকার
| উৎপত্তি স্থল | জিয়াংসু প্রদেশ চীন |
|---|---|
| পরিচিতিমুলক নাম | YingYan |
| সাক্ষ্যদান | ISO9000 |
| মডেল নম্বার | Φ17-Φ270 |
| ন্যূনতম চাহিদার পরিমাণ | 1000 টুকরা |
| মূল্য | negotiable |
| প্যাকেজিং বিবরণ | শক্ত কাগজ/প্লাস্টিকের ব্যাগ/মোড়ানো ফিল্ম/প্যালেট |
বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।
হোয়াটসঅ্যাপ:0086 18588475571
ওয়েচ্যাট: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন সমস্যা হয়, আমরা ২৪ ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| নাম | শ্যাফ্টের জন্য রিটেনিং রিং - সাধারণ প্রকার | স্ট্যান্ডার্ড | GB/DIN/ASME/EN/ISO&ইত্যাদি। |
|---|---|---|---|
| প্রকার | রিং ধরে রাখা | Finish | Black ,Dacromet,Black Oxide,Plain,Parkerising |
| Package | PE Bag+Label+Carton | Surface treatment | Dacromet,Black,Polishing,Parkerising |
| Size | Φ17-Φ270 | Material | SUS304 65Mn |
| বিশেষভাবে তুলে ধরা | শ্যাফ্টগুলি রিংগুলিকে ধরে রাখে,পার্কারাইজিং রিটেনিং রিং,Din 471 রিটেনিং রিং |
||
পণ্যের বর্ণনা
DIN471 SUS304/65Mn কালো/পার্কারাইজিং/ড্যাক্রোমেট/প্ল্যান/গ্যালভানাইজেশন শ্যাফ্টের জন্য রিটেইনারিং রিং - সাধারণ প্রকার Φ17-Φ270
| নামমাত্র ব্যাসার্ধ | 8 | 9 | 10 | 11 | 12 | 13 | 14 | |
| d ① | ||||||||
| s | সর্বাধিক | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 |
| মিনিট | 0.75 | 0.75 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | |
| dসি | সর্বাধিক | 9.06 | 10.16 | 11.16 | 12.16 | 13.36 | 14.46 | 15.46 |
| মিনিট | 8.6 | 9.7 | 10.7 | 11.7 | 12.9 | 14 | 15 | |
| a | সর্বাধিক | 2.4 | 2.5 | 3.2 | 3.3 | 3.4 | 3.6 | 3.7 |
| b | ≈ | 1.1 | 1.3 | 1.4 | 1.5 | 1.7 | 1.8 | 1.9 |
| d1 | মিনিট | 1 | 1 | 1.2 | 1.2 | 1.5 | 1.5 | 1.7 |
| d2 | 3 | 3.7 | 3.3 | 4.1 | 4.9 | 5.4 | 6.2 | |
| প্রতি ১০০০ ইউনিট ≈ কেজি | 0.14 | 0.15 | 0.18 | 0.31 | 0.37 | 0.42 | 0.52 | |
| নামমাত্র ব্যাসার্ধ | 15 | 16 | 17 | 18 | 19 | 20 | 21 | |
| d ① | ||||||||
| s | সর্বাধিক | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| মিনিট | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | |
| dসি | সর্বাধিক | 16.56 | 17.66 | 18.72 | 19.92 | 20.92 | 21.92 | 22.92 |
| মিনিট | 16.1 | 17.2 | 18.17 | 19.37 | 20.37 | 21.37 | 22.37 | |
| a | সর্বাধিক | 3.7 | 3.8 | 3.9 | 4.1 | 4.1 | 4.2 | 4.2 |
| b | ≈ | 2 | 2 | 2.1 | 2.2 | 2.2 | 2.3 | 2.4 |
| d1 | মিনিট | 1.7 | 1.7 | 1.7 | 2 | 2 | 2 | 2 |
| d2 | 7.2 | 8 | 8.8 | 9.4 | 10.4 | 11.2 | 12.2 | |
| প্রতি ১০০০ ইউনিট ≈ কেজি | 0.56 | 0.6 | 0.65 | 0.74 | 0.83 | 0.9 | 1 | |
| নামমাত্র ব্যাসার্ধ | 22 | 24 | 25 | 26 | 28 | 30 | 31 | |
| d ① | ||||||||
| s | সর্বাধিক | 1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 |
| মিনিট | 0.94 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| dসি | সর্বাধিক | 23.92 | 26.32 | 27.32 | 28.32 | 30.6 | 32.6 | 33.9 |
| মিনিট | 23.37 | 25.69 | 26.69 | 27.69 | 29.85 | 31.85 | 33.15 | |
| a | সর্বাধিক | 4.2 | 4.4 | 4.5 | 4.7 | 4.8 | 4.8 | 5.2 |
| b | ≈ | 2.5 | 2.6 | 2.7 | 2.8 | 2.9 | 3 | 3.2 |
| d1 | মিনিট | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 |
| d2 | 13.2 | 14.8 | 15.5 | 16.1 | 17.9 | 19.9 | 20 | |
| প্রতি ১০০০ ইউনিট ≈ কেজি | 1.1 | 1.42 | 1.5 | 1.6 | 1.8 | 2.06 | 2.1 | |
| নামমাত্র ব্যাসার্ধ | 32 | 34 | 35 | 36 | 37 | 38 | 40 | |
| d ① | ||||||||
| s | সর্বাধিক | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.75 |
| মিনিট | 1.14 | 1.44 | 1.44 | 1.44 | 1.44 | 1.44 | 1.69 | |
| dসি | সর্বাধিক | 34.9 | 37 | 38.3 | 39.3 | 40.3 | 41.3 | 44.4 |
| মিনিট | 34.15 | 36.25 | 37.55 | 38.55 | 39.55 | 40.55 | 43.11 | |
| a | সর্বাধিক | 5.4 | 5.4 | 5.4 | 5.4 | 5.5 | 5.5 | 5.8 |
| b | ≈ | 3.2 | 3.3 | 3.4 | 3.5 | 3.6 | 3.7 | 3.9 |
| d1 | মিনিট | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| d2 | 20.6 | 22.6 | 23.6 | 24.6 | 25.4 | 26.4 | 27.8 | |
| প্রতি ১০০০ ইউনিট ≈ কেজি | 2.21 | 3.2 | 3.54 | 3.7 | 3.74 | 3.9 | 4.7 | |
| নামমাত্র ব্যাসার্ধ | 42 | 45 | 47 | 48 | 50 | 52 | 55 | |
| d ① | ||||||||
| s | সর্বাধিক | 1.75 | 1.75 | 1.75 | 1.75 | 2 | 2 | 2 |
| মিনিট | 1.69 | 1.69 | 1.69 | 1.69 | 1.93 | 1.93 | 1.93 | |
| dসি | সর্বাধিক | 46.4 | 49.4 | 51.6 | 52.6 | 55.3 | 57.3 | 60.3 |
| মিনিট | 45.11 | 48.11 | 50.04 | 51.04 | 53.74 | 55.74 | 58.74 | |
| a | সর্বাধিক | 5.9 | 6.2 | 6.4 | 6.4 | 6.5 | 6.7 | 6.8 |
| b | ≈ | 4.1 | 4.3 | 4.4 | 4.5 | 4.6 | 4.7 | 5 |
| d1 | মিনিট | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| d2 | 29.6 | 32 | 33.5 | 34.5 | 36.3 | 37.9 | 40.7 | |
| প্রতি ১০০০ ইউনিট ≈ কেজি | 5.4 | 6 | 6.1 | 6.7 | 7.3 | 8.2 | 8.3 | |
| নামমাত্র ব্যাসার্ধ | 56 | 58 | 60 | 62 | 63 | 65 | 68 | |
| d ① | ||||||||
| s | সর্বাধিক | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 |
| মিনিট | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 2.43 | 2.43 | |
| dসি | সর্বাধিক | 61.3 | 63.3 | 65.3 | 67.3 | 68.3 | 70.3 | 73.6 |
| মিনিট | 59.74 | 61.74 | 63.74 | 65.74 | 66.74 | 68.74 | 72.04 | |
| a | সর্বাধিক | 6.8 | 6.9 | 7.3 | 7.3 | 7.3 | 7.6 | 7.8 |
| b | ≈ | 5.1 | 5.2 | 5.4 | 5.5 | 5.6 | 5.8 | 6.1 |
| d1 | মিনিট | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 |
| d2 | 41.7 | 43.5 | 44.7 | 46.7 | 47.7 | 49 | 51.6 | |
| প্রতি ১০০০ ইউনিট ≈ কেজি | 8.7 | 10.5 | 11.1 | 11.2 | 12.4 | 14.3 | 16 | |
| নামমাত্র ব্যাসার্ধ | 70 | 72 | 75 | 78 | 80 | 82 | 85 | |
| d ① | ||||||||
| s | সর্বাধিক | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 3 |
| মিনিট | 2.43 | 2.43 | 2.43 | 2.43 | 2.43 | 2.43 | 2.92 | |
| dসি | সর্বাধিক | 75.6 | 77.6 | 80.6 | 83.8 | 86.8 | 88.8 | 91.8 |
| মিনিট | 74.04 | 76.04 | 79.04 | 81.96 | 84.96 | 86.96 | 89.96 | |
| a | সর্বাধিক | 7.8 | 7.8 | 7.8 | 8.5 | 8.5 | 8.5 | 8.6 |
| b | ≈ | 6.2 | 6.4 | 6.6 | 6.8 | 7 | 7 | 7.2 |
| d1 | মিনিট | 3 | 3 | 3 | 3 | 3 | 3 | 3.5 |
| d2 | 53.6 | 55.6 | 58.6 | 60.1 | 62.1 | 64.1 | 66.9 | |
| প্রতি ১০০০ ইউনিট ≈ কেজি | 16.5 | 18.1 | 18.8 | 20.4 | 22 | 24 | 25.3 | |
| নামমাত্র ব্যাসার্ধ | 88 | 90 | 92 | 95 | 98 | 100 | 102 | |
| d ① | ||||||||
| s | সর্বাধিক | 3 | 3 | 3 | 3 | 3 | 3 | 4 |
| মিনিট | 2.92 | 2.92 | 2.92 | 2.92 | 2.92 | 2.92 | 3.9 | |
| dসি | সর্বাধিক | 94.8 | 96.8 | 98.8 | 101.8 | 104.8 | 106.8 | 109.3 |
| মিনিট | 92.96 | 94.96 | 96.96 | 99.96 | 102.96 | 104.96 | 107.46 | |
| a | সর্বাধিক | 8.6 | 8.6 | 8.7 | 8.8 | 9 | 9.2 | 9.5 |
| b | ≈ | 7.4 | 7.6 | 7.8 | 8.1 | 8.3 | 8.4 | 8.5 |
| d1 | মিনিট | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
| d2 | 69.9 | 71.9 | 73.7 | 76.5 | 79 | 80.6 | 82 | |
| প্রতি ১০০০ ইউনিট ≈ কেজি | 28 | 31 | 32 | 35 | 37 | 38 | 55 | |
| নামমাত্র ব্যাসার্ধ | 105 | 108 | 110 | 112 | 115 | 120 | 125 | |
| d ① | ||||||||
| s | সর্বাধিক | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| মিনিট | 3.9 | 3.9 | 3.9 | 3.9 | 3.9 | 3.9 | 3.9 | |
| dসি | সর্বাধিক | 113.3 | 116.3 | 118.3 | 120.3 | 123.5 | 128.5 | 133.5 |
| মিনিট | 111.46 | 114.46 | 116.46 | 118.46 | 121.37 | 126.37 | 131.37 | |
| a | সর্বাধিক | 9.5 | 9.5 | 10.4 | 10.5 | 10.5 | 11 | 11 |
| b | ≈ | 8.7 | 8.9 | 9 | 9.1 | 9.3 | 9.7 | 10 |
| d1 | মিনিট | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 4 |
| d2 | 85 | 88 | 88.2 | 90 | 93 | 96.9 | 101.9 | |
| প্রতি ১০০০ ইউনিট ≈ কেজি | 56 | 60 | 64.5 | 72 | 74.5 | 77 | 79 | |
| নামমাত্র ব্যাসার্ধ | 130 | 135 | 140 | 145 | 150 | 155 | 160 | |
| d ① | ||||||||
| s | সর্বাধিক | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| মিনিট | 3.9 | 3.9 | 3.9 | 3.9 | 3.9 | 3.9 | 3.9 | |
| dসি | সর্বাধিক | 138.5 | 143.5 | 148.5 | 153.5 | 159.5 | 165.5 | 170.5 |
| মিনিট | 136.37 | 141.37 | 146.37 | 151.37 | 157.37 | 163.37 | 168.37 | |
| a | সর্বাধিক | 11 | 11.2 | 11.2 | 11.4 | 12 | 12 | 13 |
| b | ≈ | 10.2 | 10.5 | 10.7 | 10.9 | 11.2 | 11.4 | 11.6 |
| d1 | মিনিট | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| d2 | 106.9 | 111.5 | 116.5 | 121 | 124.8 | 129.8 | 132.7 | |
| প্রতি ১০০০ ইউনিট ≈ কেজি | 82 | 84 | 87.5 | 93 | 105 | 107 | 110 | |
| নামমাত্র ব্যাসার্ধ | 165 | 170 | 175 | 180 | 185 | 190 | 195 | |
| d ① | ||||||||
| s | সর্বাধিক | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| মিনিট | 3.9 | 3.9 | 3.9 | 3.9 | 3.9 | 3.9 | 3.9 | |
| dসি | সর্বাধিক | 176 | 181 | 186.2 | 191.2 | 196.2 | 201.2 | 206.2 |
| মিনিট | 173.87 | 178.87 | 183.78 | 188.78 | 193.78 | 198.78 | 203.78 | |
| a | সর্বাধিক | 13 | 13.5 | 13.5 | 14.2 | 14.2 | 14.2 | 14.2 |
| b | ≈ | 11.8 | 12.2 | 12.7 | 13.2 | 13.7 | 13.8 | 13.8 |
| d1 | মিনিট | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| d2 | 137.7 | 141.6 | 146.6 | 150.2 | 155.2 | 160.2 | 165.2 | |
| প্রতি ১০০০ ইউনিট ≈ কেজি | 125 | 140 | 150 | 165 | 170 | 175 | 183 | |
| নামমাত্র ব্যাসার্ধ | 200 | 210 | 220 | 230 | 240 | 250 | 260 | |
| d ① | ||||||||
| s | সর্বাধিক | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| মিনিট | 3.9 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | 4.88 | |
| dসি | সর্বাধিক | 211.2 | 223.7 | 233.7 | 243.7 | 254 | 264 | 277 |
| মিনিট | 208.78 | 221.28 | 231.28 | 241.28 | 251.19 | 261.19 | 274.19 | |
| a | সর্বাধিক | 14.2 | 14.2 | 14.2 | 14.2 | 14.2 | 14.2 | 16.2 |
| b | ≈ | 14 | 14 | 14 | 14 | 14 | 14 | 16 |
| d1 | মিনিট | 4 | 4 | 4 | 4 | 4 | 4 | 5 |
| d2 | 170.2 | 180.2 | 190.2 | 200.2 | 210.2 | 220.2 | 226 | |
| প্রতি ১০০০ ইউনিট ≈ কেজি | 195 | 270 | 315 | 330 | 345 | 360 | 375 | |
| নামমাত্র ব্যাসার্ধ | 270 | 280 | 290 | 300 | ||||
| d ① | ||||||||
| s | সর্বাধিক | 5 | 5 | 5 | 5 | |||
| মিনিট | 4.88 | 4.88 | 4.88 | 4.88 | ||||
| dসি | সর্বাধিক | 287 | 297 | 307 | 317 | |||
| মিনিট | 284.19 | 294.19 | 304.19 | 314.19 | ||||
| a | সর্বাধিক | 16.2 | 16.2 | 16.2 | 16.2 | |||
| b | ≈ | 16 | 16 | 16 | 16 | |||
| d1 | মিনিট | 5 | 5 | 5 | 5 | |||
| d2 | 236 | 246 | 256 | 266 | ||||
| প্রতি ১০০০ ইউনিট ≈ কেজি | 388 | 400 | 415 | 435 | ||||
বোর্সের জন্য রিটেনিং রিং - সাধারণ প্রকার একটি সাধারণ ধরণের যান্ত্রিক নকশায় ফাস্টেনার, মূলত অক্ষগুলিতে অংশগুলিকে সুরক্ষিত করতে ব্যবহৃত হয়, তাদের সরানো বা পড়ে যাওয়া থেকে বিরত রাখে।এখানে বৈশিষ্ট্য একটি ভূমিকা, এই ধরনের রিটেনশন রিং এর সুবিধা এবং প্রযোজ্য দৃশ্যকল্পঃ
বৈশিষ্ট্যঃ
- 1. স্ট্যান্ডার্ড DIN471 মেনে চলার শর্তে, এই সমর্থন রিংগুলি সাধারণত বিভিন্ন স্ট্যান্ডার্ড আকারে আসে,যা শ্যাফ্টের ব্যাসার্ধ এবং সংশোধন করা প্রয়োজন অংশের আকার অনুযায়ী অভিযোজিত করা যেতে পারে.
- 2.রক্ষণাবেক্ষণ রিংটি সাধারণত মাঝখানে একটি গর্ত সহ একটি বৃত্তাকার ধাতব শীট দিয়ে তৈরি হয়, যা সহজ, নির্ভরযোগ্য এবং ইনস্টল করা সহজ।
- 3.বিশেষ সরঞ্জাম বা সরঞ্জামগুলির প্রয়োজন ছাড়াই অক্ষীয়ভাবে চাপিয়ে বা ট্যাপ করে ধরে রাখার রিংটি অক্ষের উপর ইনস্টল করা যেতে পারে, এটি ইনস্টল করা সহজ করে তোলে।
- 4.পরিবেশগত প্রয়োজনীয়তার বিস্তৃত পরিসীমা মেটাতে বিভিন্ন উপকরণ থেকে ধরে রাখার রিং তৈরি করা যেতে পারে।
উপকারিতা:
- 1. রক্ষণাবেক্ষণ রিংগুলি ইনস্টল করা কার্যকরভাবে যান্ত্রিক সিস্টেমের নিরাপত্তা এবং স্থিতিশীলতা নিশ্চিত করে অক্ষ থেকে সরানো বা এমনকি পড়ে যাওয়া অংশগুলিকে কার্যকরভাবে প্রতিরোধ করতে পারে।
- 2তাদের কাঠামোর সরলতার কারণে, রক্ষণাবেক্ষণ রিংগুলির তুলনামূলকভাবে কম উত্পাদন ব্যয় রয়েছে, যা তাদের বৃহত আকারের উত্পাদনের জন্য উপযুক্ত করে তোলে।
- 3যেহেতু রিটার্ন রিংগুলি DIN471 স্ট্যান্ডার্ড অনুসারে তৈরি করা হয়, তাই তারা বিভিন্ন অক্ষ ব্যাসার্ধ এবং অংশের আকারের সাথে মানিয়ে নিতে সক্ষম, উচ্চ অভিযোজনযোগ্যতা এবং শক্তিশালী বহুমুখিতা প্রদর্শন করে।
- 4. রক্ষণাবেক্ষণ রিং এর কাঠামোর সরলতা কারণে, উভয় তার ইনস্টলেশন এবং অপসারণ প্রক্রিয়া তুলনামূলকভাবে সহজ,যা সরঞ্জাম রক্ষণাবেক্ষণ এবং অংশ প্রতিস্থাপন সহজতর করে.
প্রযোজ্য পরিস্থিতিঃ
- অক্ষের উপর ট্রান্সমিশন পার্টসঃ ট্রান্সমিশন সিস্টেমগুলিতে, যেমন গিয়ার এবং পলি হুইলগুলিতে, অংশগুলিকে অক্ষগুলিতে ফিক্সিং করার জন্য ধরে রাখার রিংগুলি ব্যবহার করা যেতে পারে।
- লেয়ার ফিক্সিংঃ কিছু অ্যাপ্লিকেশনে, অক্ষগুলিতে লেয়ারগুলির স্থিতিশীলতা নিশ্চিত করা প্রয়োজন, যেখানে ধরে রাখার রিংগুলি খেলতে আসে।
- পজিশনিং এলিমেন্টসঃ রক্ষণাবেক্ষণ রিংগুলিও পজিশনিং উপাদান হিসাবে কাজ করতে পারে, যা অক্ষের অন্যান্য অংশগুলির সঠিক আপেক্ষিক অবস্থান নিশ্চিত করে।
- ঘন ঘন অংশ প্রতিস্থাপনের দৃশ্যকল্পঃ তাদের সহজ ইনস্টলেশন এবং অপসারণের কারণে, সমর্থন রিংগুলি ঘন ঘন অংশ প্রতিস্থাপনের প্রয়োজনের দৃশ্যকল্পের জন্য বিশেষভাবে উপযুক্ত।যেমন পরীক্ষা সরঞ্জাম এবং পরীক্ষা বেঞ্চ.
সংক্ষেপে, হোলের জন্য রক্ষণাবেক্ষণ রিং - সাধারণ প্রকারের সহজ কাঠামো, সুবিধাজনক ইনস্টলেশন, কম খরচ এবং শক্তিশালী অভিযোজনযোগ্যতার সাথে আবদ্ধকারী, বিভিন্ন যান্ত্রিক সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়।
